概述：

（1）针对甘肃电器科学研究院电工产品综合检测试验研究基地12#厂房绝缘子避雷器实验室的电气性能试验提出本设备技术要求。本技术要求提出了采购设备的功能、安装、试验等方面的技术要求；

（2）本技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范。供应商应提供符合本技术要求和最新工业标准的先进设备，供应商应提供满足设备安全运行的必备附件；

（3）如果本技术要求与国家或行业标准规范有冲突，设备制造商应在制造设备前，用书面形式将冲突和解决办案告知采购方，并经采购方确认后，才能进行设备制造；

（4）该装置用于满足避雷器及其比例单位的热等价性试验、绝缘套管的温升试验等温度测量系统。设备制造商必须有同类型产品丰富的设计、生产经验，并有相当数量的运行业绩，不容许分包，供方投标时应提供业绩证明文件。

（5）中标后，厂家对该装置的生产图纸和方案经采购方确认后，方可生产，该图纸和方案作为合同的一部分。

1.1外观设计

外观设计新颖独特，做工精细，配套拉杆工程箱，便于移动试验需求。仪器配有超大容量锂电，可以满足用户户外8小时不间断自供电工作需求。SD-MINA-54-N荧光式光纤测温仪工程箱与正面示意图

拉杆工程箱设计，多通道温度数据采集一箱搞定    仪器自带电源，具备8小时不间断自供电工作能力

1.2功能简介

SD-MINA-54-N荧光式光纤测温系统是最新一代基于荧光式光纤测温原理开发的高精度光纤测温产品。该产品在高电压、强电磁干扰等特殊工业环境下具有着独特的优势。

本产品核心部件采用目前国际上最新一代荧光式光纤测温芯片与探头，具有本质安全、抗强电磁干扰、电绝缘性好、高可靠性、高响应速度、高精度、防雷击、性能稳定以及寿命长、耐腐蚀、体积微小等特点。其信号处理部分采用国际***的数字化专利解调技术，具有实时在线信号采集、处理和传输功能。被测体的温度信息从传感、传输到解调全部是由光学信号完成，实现了真正的无源检测和本质安全，广泛适用于电力、航空航天、高铁船舶、工业微波、生命科学、食品加工、石油化工、塑料橡胶工业、微波化学等多种工业环境和研究领域。

本产品在寿命期内无漂移无须校准标定，特别适合于高电压、强电磁

(EMI/RFI/EMP)等特殊工业环境中对温度进行高可靠、高精度实时监测监控应用。同时，此系列荧光式光纤测温系统设计形式灵活、可靠性高，可完成拓扑结构复杂的多点温度监测，具有极高的环境适应性。

1.3产品特点

本系列产品为多通道测温产品，可根据用户需求扩展测量通道数；

利用标准配置的计算机软件，可实现微机控制下的实时温度监控和数据采集；

仪器配有超大容量锂电，具备8小时不间断自供电工作能力；

拉杆工程箱设计，多通道温度数据采集一箱搞定；

使用方便，组网灵活，数字输出：RS-485、USB；

工业化设计，抗干扰性强，稳定可靠。

执行并参照标准：

制造厂在设计、制造及试验过程中应遵循以下国家及行业相关标准及规范，但不限于此：

1.GB311.1-2012       高压输变电设备的绝缘配合

2.GB/T 16927.1-2011   高电压试验技术 **部分：一般试验要求

3.GB/T 16927.2-2013   高电压试验技术 第二部分：测量系统

4.GB/T 11032-2010    交流无间隙金属氧化物避雷器

5.GB/T 11032-XXXX   交流无间隙金属氧化物避雷器

6.GB/T 32520-2016    交流1kV以上架空输电和配电线路用带外串联间隙金属氧化物避雷器(EGLA)

7.GB/T 4109-2008    交流电压高于1000V的绝缘套管

8.DL/T 815-2002     交流输电线路用复合外套金属氧化物避雷器

9.IEC 60099-4: 2014   Surge arresters - Part 4: Metal-oxide surge arresters without gaps for a.c. systems

技术指标：

电气参数

工作电源：AC220V

（内置UPS不间断电源供电，保证8小时温度测量时间）；

功耗：≤20W

仪表工作温度：-40℃～75℃

仪表工作湿度：≤95% RH

不间断自供电工作：>8H

测温时间：         ≥3h

探头材质：         玻璃光纤

光纤护套耐温强度： ≥220℃

光纤规格：         ≤10m/根；

温度参数

温度测量通路数：1~54路（可扩展）

温度测量显示范围：-40℃～200℃

温度测量精度：±0.5℃（可根据客户需求定制，±0.05~±0.5℃）

温度测量分辨率：±0.2℃（可根据客户需求定制，0.01~0.2℃）

数据通讯

通讯方式：RS485/USB

通信波特率：9600bps、19200bps (出厂配置)、115200bps 可选

通信协议：ModBus RTU（8个数据位，1个停止位，无奇偶校验位）

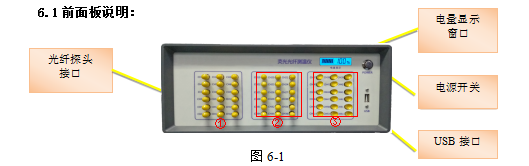

测温仪前、后面板介绍：

1、仪器前面板分布有54路光纤接口（可扩展）；

2、仪器前面板右上方的液晶显示窗口，为测温仪自带电源剩余电量显示窗口；

3、仪器前面板右上方开关为电源开关，当按下电源开关时仪器开始工作；

4、仪器前面板右下方为USB数字输出接口，当需要近距离与电脑进行通信时，可以使用USB接口连接电脑。

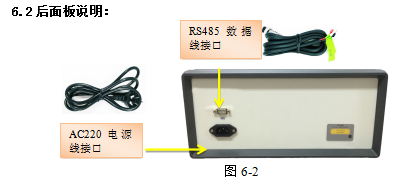

仪器后面板分布有两个接口，从上至下分别为RS-485数字接口、AC220V电源接口

仪器的功能说明：

7.1 仪器连接

1、准备好本仪器及一台笔记本电脑（需事先预装荧光式光纤测温仪应用软件，软件安装参考软件使用说明书）；

2、将仪器安置在适当位置，并通过电源线与AC220V电源连接；（此时，可以一边使用测温仪，一边给仪器充电。）

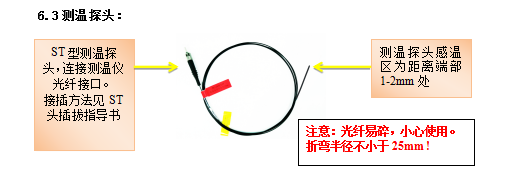

3、根据测量任务需要，连接荧光光纤延长线及光纤测温探头；

4、将光纤测温探头以适当的方式分别固定于被测量的物体上；

5、将测温仪通过USB数据线与笔记本电脑连接。

7.2 测试操作

1、打开仪器电源开关，电量显示屏幕会显示剩余电量；

2、打开笔记本电脑中的上位机应用软件，选择正确的COM口、波特率（19200bps）、设备ID（见仪器背面铭牌）,与仪器保证通信；

3、应用软件开始接收数据，并可实时显示数据及图表；

4、通过点击存储按钮，可将实时数据存储于笔记本电脑硬盘指定位置；

5、上位机应用软件具体使用，请参考软件使用说明书。

通信：

SD-MINA-54-N荧光式光纤测温仪除了支持USB数字通信，还提供了RS485通讯功能，可以通过控制中心的计算机读取远程端的温度值、温度设置值等信息。
